HALS es una hoja de lentes para impresión 3D

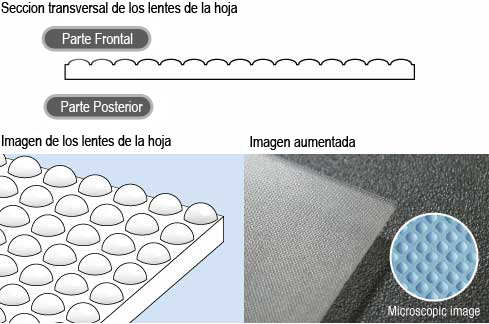

HALS es una hoja de microlentes, con el procesamiento de las lentes realizado en la superficie de su material base (PP o PET).
Las microlentes estan formadas en la parte frontal, creando una superficie aspera al nivel de micrones. La parte posterior es una superficie lisa y suave.
HOJA DE LENTES HALS
Impresión con hojas HALS
Por favor imprimir la hoja de lentes HALS utilizando maquinaria de impresion Offset UV
Existen dos(2) tipos de metodos de impresion para la impresion de HALS
Impresion solo en la parte posterior de HALS |
Impresion en ambas partes de HALS |
|
La imagen para la foto a color |
Es posible combinar con el patron de la parte posterior de HALS (En caso del proceso de color) |
Imagen CMYK preparada (equivalente a la impresion en general) |
La imagen para el patron 3D de la parte posterior |
Es posible combinar con la imagen de la foto a color (En caso del proceso de color) |
Imagen especial para el patron 3D de la parte posterior |
Unidades de impresion requeridas |
7 unidades(En caso de utilizar color especial para patron 3D de la parte posterior) |
5 unidades |
Impresion en una pasada |
Posible |
No es posible en general, sin embargo hay impresoras enlas cuales es posible. |
Dificultad de la creacion de plantillas |
Un poco complicada |
Facil |
Contramedida para el efecto Moire de la imagen a color |
Alta resolucion de medios tonos (halftone) es necesario (Ej. : Alrededor de 300 lpi o estocastico) |
No necesario |
Superioridad del costo de impresion |
Alto |
Normal |
Tasa de rendimiento para produccion |
Buena, una (1) pasada |
Repuestos para pasada 2 veces son requeridos. |

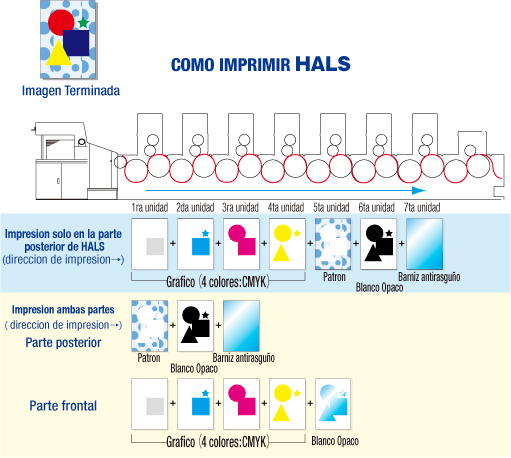

Diagrama estructural de la impresión de HALS
Creacion de los datos del diseño HALS
Cuando usted hace el diseño para HALS, usted puede utilizar el mismo software DTP, el cual es usado para crear materiales impresos en general. Referente a los datos para la plantilla de los graficos (4 colores: CMYK) el cual es impreso en la parte de las microlentes, es creado de la misma forma que la impresión normal. En relacion a la plantilla del patron HALS el cual es impreso en la parte frontal de la hoja de lentes HALS, es diseñada usando Adobe Illustrator despues de escoger la forma del patron deseado de “HALS Pattern Data” proporcionado por GRAPAC.
Por favor preparar la plantilla Blanca la cual usted utiliza como fondo opaco para los graficos y el patron HALS, y entonces todo lo requerido para la creacion de los datos esta completo.

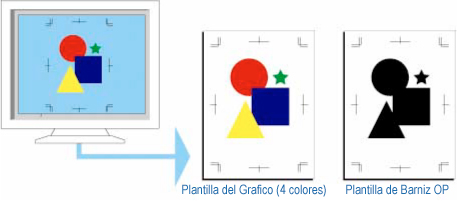

Procedimiento DTP para la parte frontal (superficie con lentes)
Procedimiento DTP para la parte posterior
